用于复合闪烁体的α、β脉冲甄别电路设计
在核辐射测量系统中，采用复合闪烁体（ZnS(Ag)+塑料闪烁体）探测器，同时进行α、β表面污染监测时，需要设计相应的甄别电路，以区分α辐射或β辐射。
1.复合闪烁体探测器信号分析
复合闪烁体中的ZnS(Ag)涂层对α粒子的探测效率接近100%，对其它粒子不灵敏，发射光谱主峰位4500Å，发光衰减时间约为10μm。常用的塑料闪烁体是以苯乙烯作溶剂，加入对联三苯作第一溶质和少量POPOP作第二溶剂，聚合而成。它的最强发射波长为4230Å，发光衰减时间约为2～3ns。α、β辐射经复合闪烁体探测器形成的脉冲信号有以下特点：

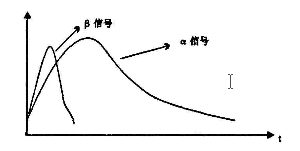

（1）探测器输出的α脉冲幅度较高、脉冲宽度也较宽，探测射线，探测器输出的β脉冲幅度较低、脉冲宽度也较窄。如图1所示。
（2）α脉冲信号和β脉冲信号有很大部分是覆盖的，无论测量电路的甄别阈怎样设置，都无法将α信号和β信号区分开。必须对信号进行处理。
图1 脉冲信号输出
2.甄别电路设计思路
2.1信号预处理电路
采用RC积分电路进行信号处理。积分电路的输出电压和输入电压的积分成正比，图2为积分电路，电容C上的电压和电源的关系为：
当电阻R和电容C的值足够大，即R»1/ωC，这时Uo«i*R，因此：Ui≈i*R i≈Ui/R 这样电容C上的电压为：

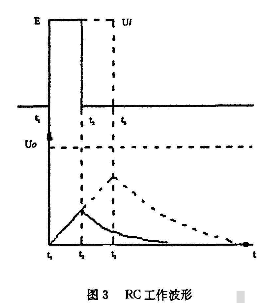

假设输入幅度相同、宽度不同的矩形脉冲，则输入电压与输出电压的关系为：输出脉冲宽度宽，充电时间长，输出脉冲幅度高，反之输入脉冲宽度窄，充电时间短，输出脉冲幅度低（如图3所示）。
当矩形脉冲的负阶跃到来时，电容开始放电，且以指数规律下降至零。
α和β粒子通过闪烁体产生的脉冲信号，从幅度上来区分清楚是很困难的。但α和β产生的脉冲信号的宽度是不同的，因此，可以通过积分电路对α、β脉冲信号进行预处理，使其在测量过程中α和β的互相干扰减至最小。经RC积分电路处理后，α和β信号明显分开，如图4所示。
2.2 放大电路

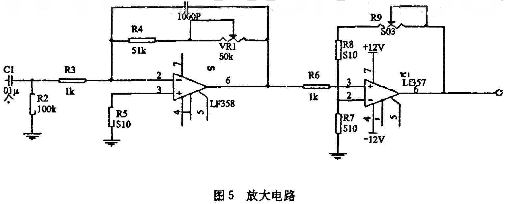

放大器采用两组集成放LF357组成两级放大器。放大电路如图5所示。探测器电路输出信号为1V/MeV左右，放大器的第一级为反向放大，放大倍数为1～10倍可调，放大器的第二级为同相放大，放大倍数为1～100倍可调。
2.3 甄别电路
甄别成形电路主要功能是对α、β信号进行分辨。

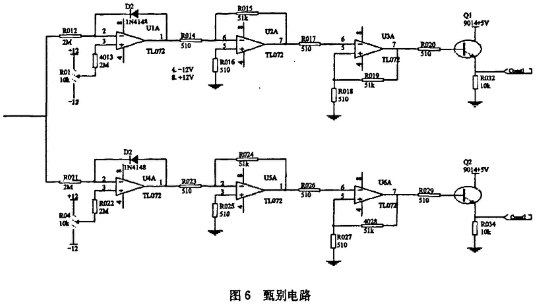

脉冲幅度甄别器由三个运算放大器（TL072）和一个三极管（9014）组成，如图6所示。第一级运算放大器组成二极管馈式比较器，具有很高的输入阻抗，非常适合弱信号的比较。第二级、第三级为两极放大器。这两段放大器的主要作用是将第一级输出的不饱和信号放大至饱和。由三极管组成射极跟随器，它有两个作用：（1）提高信号的传输能力，（2）将-5～+5V的脉冲转换为0～4V的脉冲信号。
3.电路测试结论
利用复合闪烁体探测器（Φ50mm）及α（239Pu）、β（90Sr+90Y）面源对电路进行了测试，该电路经过积分、放大、甄别，可以较好的区分α、β脉冲信号。其中α/β交叉性能为：α进入β道技术比小于3%，β进入α道的计数小于1%。
